伺服400噸框架式油壓機

山東威力重工機床有限公司 > 產品中心 > 框式油壓機 >

伺服400噸框架式油壓機

[發布日期：2019-01-18 14:39　瀏覽量：來源：www.yy85888.com]

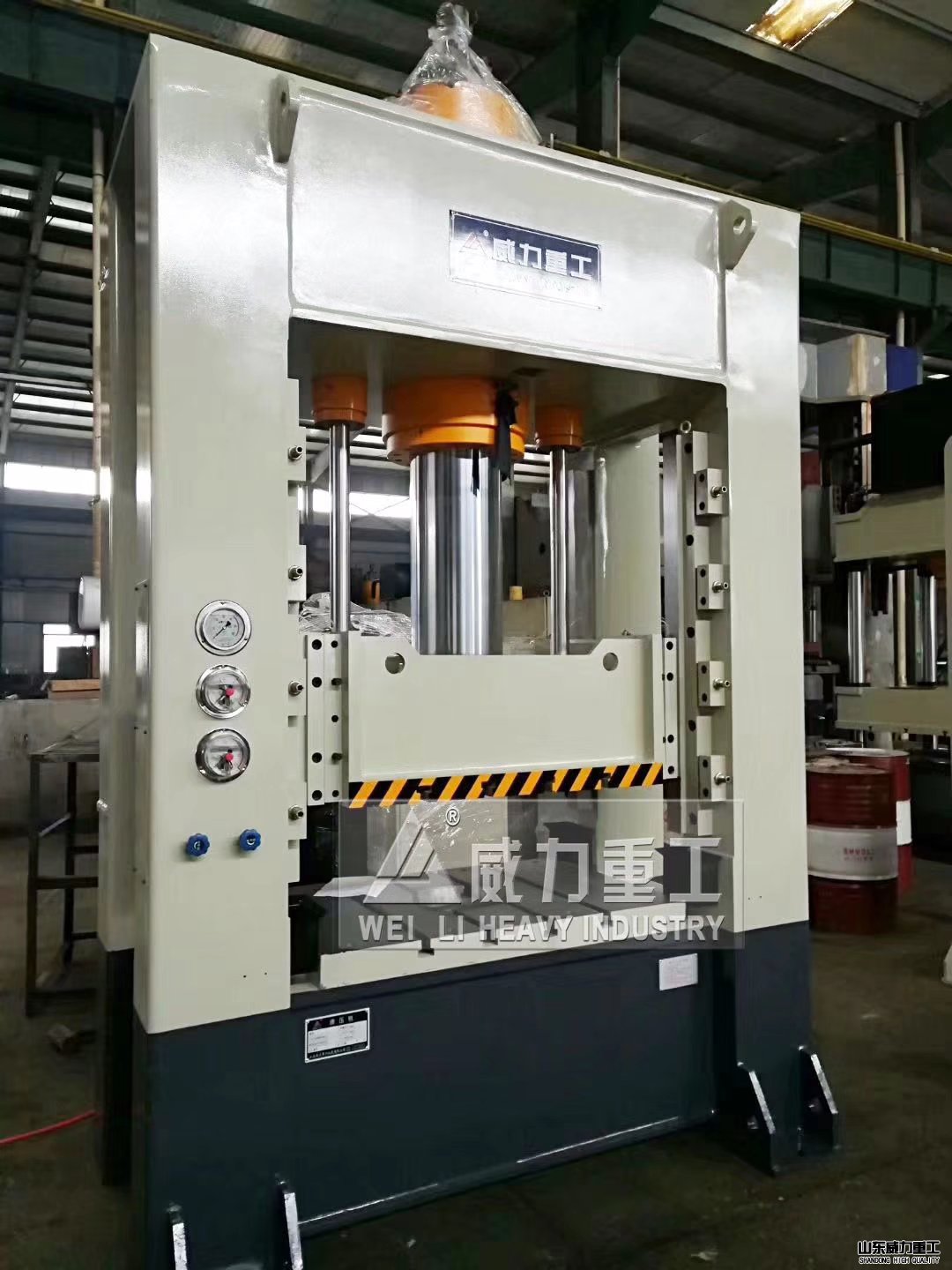

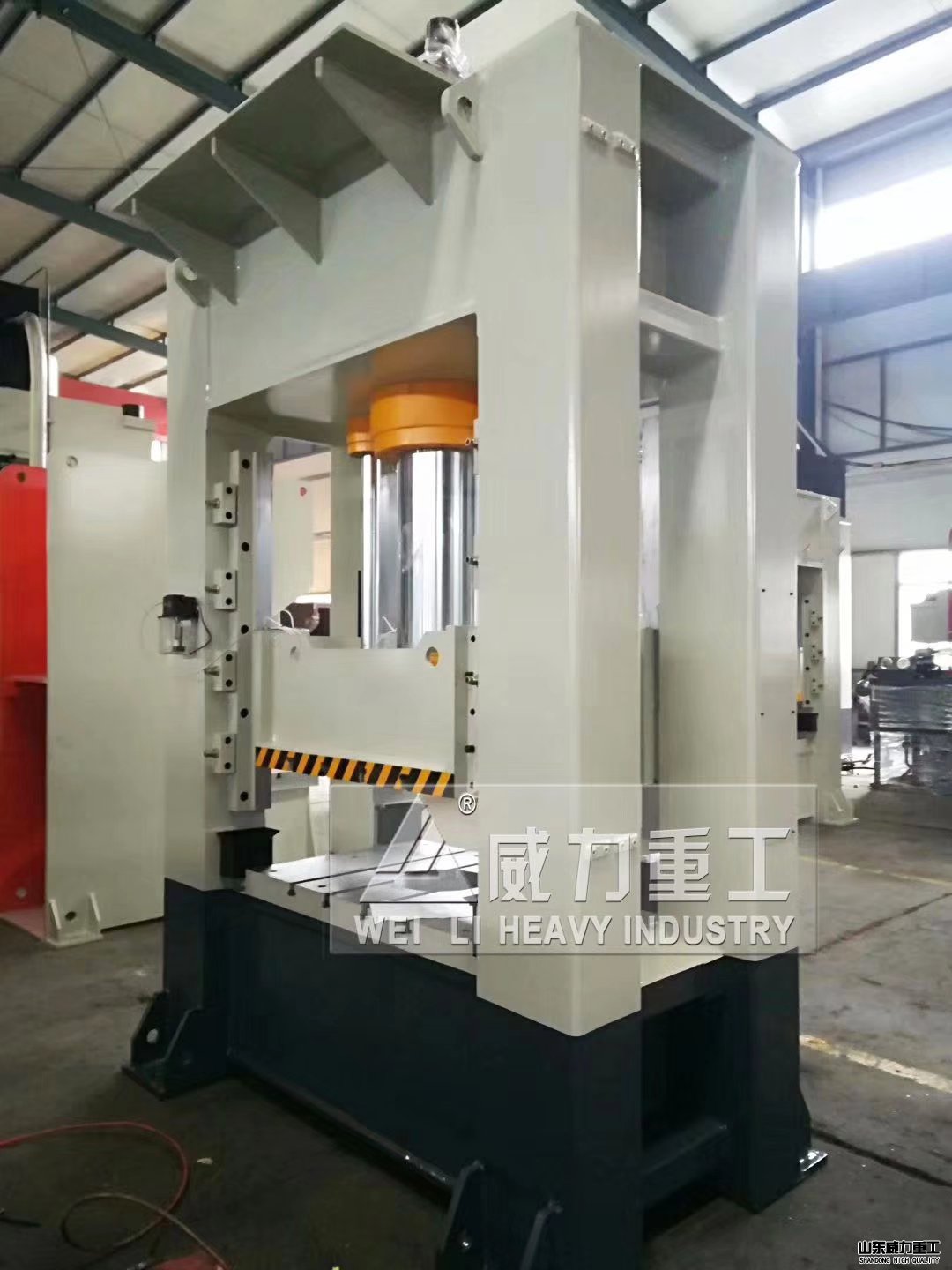

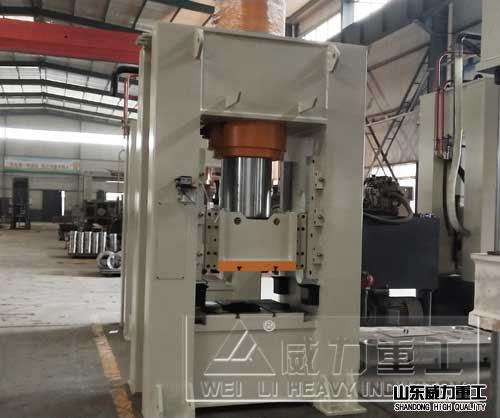

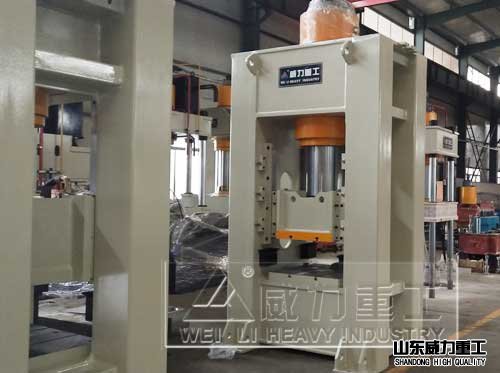

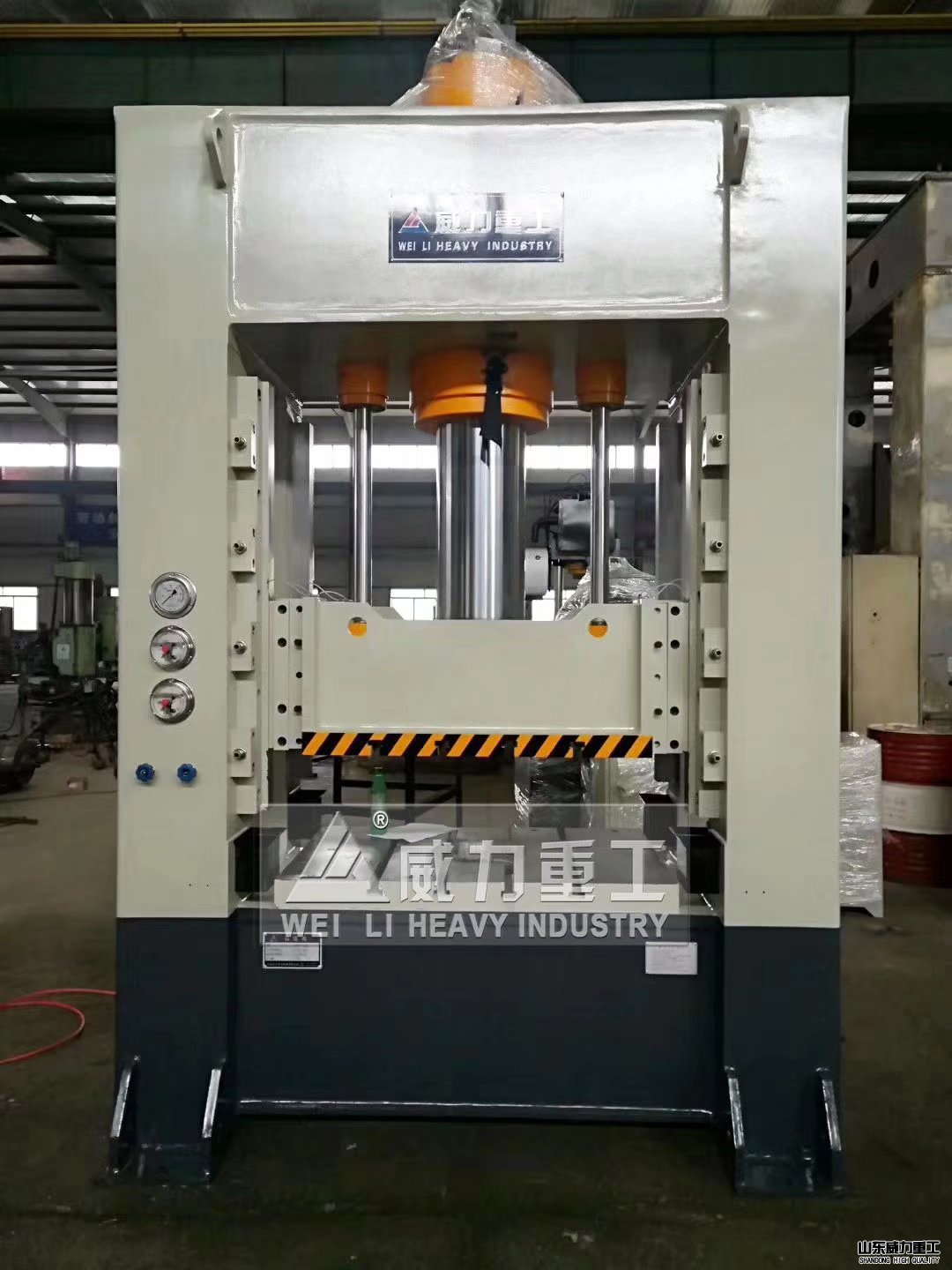

伺服400噸框架式油壓機由山東威力重工研發設計，采用全鋼板焊接框架式結構，并進高溫回火處理，精度保持良好。液壓控制采用插裝閥集成系統，工作可靠，流量大、內泄小，使用壽命長，系統高度集成，減少了連接管路與泄漏點；采用按鈕集中控制，具有調整和半自動（定程單次和定壓單次）兩種操作方式；四角八面導軌，導向精度高，抗偏載能力強。并采用集中潤滑；新型油缸密封元件，可靠性高，壽命長；滑塊工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整；工作臺墊板下方?jīng)]有液壓墊，工作臺墊板上面設有足夠的頂桿孔，液壓墊的工作方式為拉伸、頂出和不頂出三種。

500噸框式油壓機技術參數（僅供參考）：

型號

單位

40T

63T

100T

200T

250T

315T

400T

500T

公稱力

KN

400

630

1000

2000

2500

3150

4000

5000

液體很大工作壓力

MPa

25

25

26.3

25

25

25

25

28

很大開口高度

mm

600

700

900

1100

1100

1250

1400

1500

頂出力

KN

63

100

250

400

400

630

1000

1000

頂出行程

mm

120

160

200

250

250

300

300

300

滑塊行程

mm

400

450

600

700

700

800

800

900

滑塊速度

空程下行

mm/s

40

40

76

100

100

100

100

100

工作

10

10

8-15

8-15

8-15

8-15

8-15

5

回程

60

60

85

100

100

100

100

100

工作臺尺寸

左右

mm

400

500

710

900

1000

1200

1300

1400

前后

400

500

580

900

1000

1200

1300

1400

機床外形尺寸

左右

mm

1484

1900

2650

2780

2900

3440

3440

4100

前后

1350

1000

1000

2120

2200

1220

1220

2420

地上高度

2406

2430

3300

3900

4000

4600

4750

5348

電機功率

kw

5.5

5.5

7.5

11

11

18.5

18.5

37

總重量(約)

T

2.5

3.8

5.5

11

13

15

23

30

伺服400噸框架式油壓機架構以及部件介紹

1、機身部分

機身：機身由上橫梁、滑塊、下橫梁、及左右支柱組成，為防止再次安裝和工作時上、下橫梁與支柱間的錯位，其結合面均有定位環定位，確保精確度。

滑塊采用四角八面導軌，調整精度高，剛性好，調整后不易發生精度跑偏現象，從而保證滑塊運行的精度以及能承受較大的偏心載荷。

機身的上橫梁、滑塊、移動工作臺、下橫梁均采用全鋼板焊接箱型結構；均采用二氧化碳?xì)怏w保護焊施焊，能確保焊接質量。焊接后均經過壁爐退火處理，能充分消除焊接產生的變形和應力，焊接件粗加工后全部經過再次振動時效處理，能充分消除殘余應力，可確保焊接件經久而永不變形，精度保持性好。各焊接件均設有起吊裝置。機身整體外觀平整、美觀。

移動工作臺：移動工作臺采用定位塊定位，定位精度高。移動工作臺在移出、移入及升起落下定位加緊時，均與滑板動作連鎖。移動工作臺加緊力不小于50噸,移動工作臺驅動方式為液壓缸驅動，移動工作臺起落由4支液壓浮起缸完成。移動工作臺上平面左右和前后中心線有十字對模槽寬32×深10mm，其分布的T型槽間距均為300mm，T型槽用螺釘均為M24。移動工作臺上平面布有頂桿孔，間距為150mm，頂桿孔上配有塑料封蓋以保證液壓墊內部清潔度。

2、液壓部分

液壓傳動系統是由能量轉換裝置（包括油缸、電機、泵等）、能量調節控制裝置（包括控制閥集成塊、先導閥、充液系統、各種壓力閥、方向閥流量閥等）、輔助裝置（包括油箱、冷卻系統、循環過濾系統、管路）及液壓附件（如濾油器、法蘭、接頭、壓力表、液位計壓力表、濾油器、管路等），借助電氣系統的控制完成各種動作的循環。

伺服400噸框架式油壓機的主泵采用國產優質元件，提高了油壓機動作的可靠性，延長了使用壽命，減少了液壓系統的沖擊，液壓管路合理布置減震管夾，確保沒有沖擊、震動，液壓回路有沖擊的地方，采用高壓軟管連接。

主集成油路控制系統采用插裝閥系統，采用山東濟寧泰豐液壓件廠產品，該系統結構緊湊，動作靈敏可靠，抗污染能力強，液流阻力小，維修方便，壽命長。插裝集成閥采用國內優質產品，該閥組中的先導電磁閥采用國內優質產品

液壓油冷卻系統采用先進的空氣壓縮冷卻機制冷,效果遠遠優越于普通的水冷機與風冷機,可將油溫控制在正常使用油溫之內,大大緩解了因油溫過高造成的泄漏與老化現象。

3、電氣部分

本機的電氣設計及施工將按照國家標準執行。電源為380V，50HZ；控制電源為220V，先導電磁閥電源為直流24V，指示燈電源為6.3V。

本機設有獨立的電氣控制箱和操縱臺，機身前后各帶一只可移動的按扭站。其中，電氣控制系統采用PLC做主控，結合相關先導式插裝閥完成對整個系統的集中控制，可完成整機的全部功能的按鈕集中操作，保證動作的可靠性及系統的可靠性。

伺服400噸框架式油壓機性能特點：

本機設有快速油缸，結構簡單、動作靈敏可靠、操作安全方便，可實現點動調整和半自動工作兩種操作方式。半自動工作中，活動工作臺可完成快速下行、慢速靠模、加壓、自動回程和回程停止整個工作循環。生產效率高，模具使用壽命長，能耗低。采用導軌導向，保證壓制精度。

伺服400噸框架式油壓機用途與結構性能：

框架結構，機身剛性好。滑塊采四角八面導軌導向，調整精度高、抗偏載能力強。導軌自動潤滑。本機滑快下行速度快，工作臺面大，具有上滑塊及下液壓墊的反拉伸功能，工藝范圍廣，可完成金屬薄板的拉伸、沖裁、彎曲、翻邊等工藝。尤其適用于汽車行業的鋼圈、車身、橋殼、底盤、車門等零件。

可選附件：移動工作臺、沖裁緩沖裝置、打料裝置、光電保護裝置、行程壓力數顯裝置、觸摸工業顯示屏、PLC可編程序控制器等。

山東威力重工機床有限公司熱誠歡迎各界前來參觀、考察、洽談業務! 感謝您關注我們的產品,若您希望獲得進一步的了解，如伺服400噸框架式油壓機價格、伺服400噸框架式油壓機規格型號等更多信息，歡迎您隨時聯絡我們，誠邀為您提供滿意的服務!
